　　本技术涉及一种高精度传动齿轮，旨在解决当前传动齿轮装配精度较低的技术问题，包括转轴，所述转轴的一端安装有卡接盘，所述卡接盘上嵌合安装有圆盘，所述圆盘的一侧外圈倾斜构造有多个轮齿，圆盘内开设有供卡接盘插入的凹槽，本技术通过拆分一体构成的锥形传动齿轮，将轮齿设置于可拆卸的圆盘上，利用圆盘内开设的凹槽供转轴上的卡接盘嵌入，利用连接柱嵌入转轴内，通过转轴上的限位柱对转轴和圆盘进行固定，可以在锥形传动齿轮上的轮齿磨损降低精度后进行替换，使得传动齿轮始终保持高精度，通过卡接盘外缘面的多个卡槽与凹槽内的多个凸齿相互啮合，可以提高传动齿轮的装配精度，解决了传动齿轮装配精度较低的技术问题。

　　1、传动齿轮是指轮缘上有齿，能连续啮合传递运动和动力的机械元件，一般有轮齿、齿槽、端面、法面、齿顶圆、齿根圆、基圆、分度圆；轮齿简称齿，是齿轮上每一个用于啮合的凸起部分，这些凸起部分一般呈辐射状排列，配对齿轮上的轮齿互相接触，可使齿轮持续啮合运转；齿槽是齿轮上两相邻轮齿之间的空间；端面是圆柱齿轮或圆柱蜗杆上，垂直于齿轮或蜗杆轴线的平面；端面是齿轮两端的平面。法面指的是垂直于轮齿齿线的平面；齿顶圆是指齿顶端所在的圆；齿根圆是指槽底所在的圆；基圆是形成渐开线的发生线作纯滚动的圆；分度圆是在端面内计算齿轮几何尺寸的基准圆。

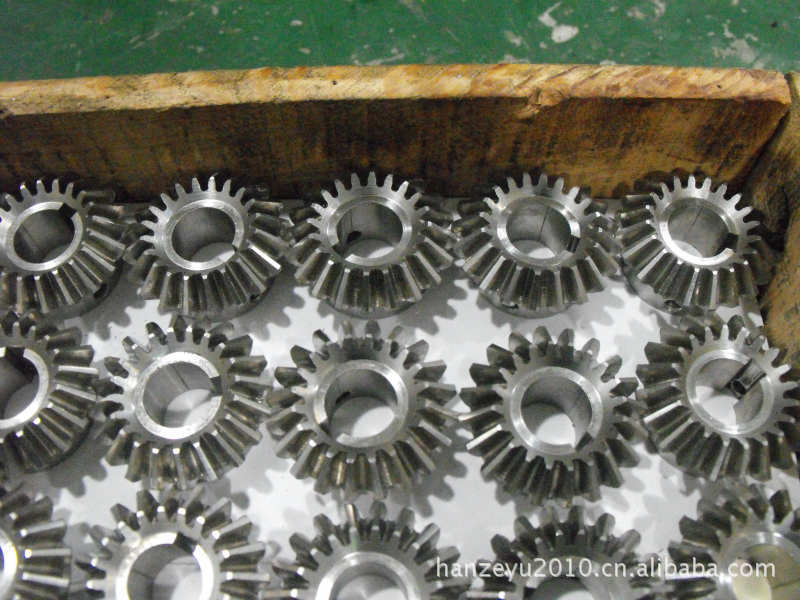

　　2、目前锥形传动齿轮安装过程中，通常是利用螺栓和螺母相互配合对轮齿进行安装，单一螺栓配合螺母的连接方式使得传动齿轮的装配精度较低，导致装配后的传动齿轮角度具有偏差，影响传动齿轮的工作，鉴于此，我们提出一种高精度传动齿轮。

　　1、本技术的目的在于克服现有技术的不足，适应现实需要，提供一种高精度传动齿轮，以解决当前传

　　1.一种高精度传动齿轮，其特征在于，包括转轴(1)，所述转轴(1)的一端安装有卡接盘(103)，所述卡接盘(103)上嵌合安装有圆盘(2)，所述圆盘(2)的一侧外圈倾斜构造有多个轮齿(201)，所述圆盘(2)内开设有供卡接盘(103)插入的凹槽(202)，所述凹槽(202)的内缘面开设有多个嵌入卡接盘(103)外缘面的凸齿(203)，所述凹槽(202)内构造有延伸入转轴(1)内的连接柱(204)；

　　2.如权利要求1所述的一种高精度传动齿轮，其特征在于，所述转轴(1)的外缘面开设有基槽(101)，所述基槽(101)内旋转安装有驱动装置(3)，所述驱动装置(3)的一侧内缘面设置有

　　1.一种高精度传动齿轮，其特征在于，包括转轴(1)，所述转轴(1)的一端安装有卡接盘(103)，所述卡接盘(103)上嵌合安装有圆盘(2)，所述圆盘(2)的一侧外圈倾斜构造有多个轮齿(201)，所述圆盘(2)内开设有供卡接盘(103)插入的凹槽(202)，所述凹槽(202)的内缘面开设有多个嵌入卡接盘(103)外缘面的凸齿(203)，所述凹槽(202)内构造有延伸入转轴(1)内的连接柱(204)；

　　2.如权利要求1所述的一种高精度传动齿轮，其特征在于，所述转轴(1)的外缘面开设有基槽(101)，所述基槽(101)内旋转安装有驱动装置(3)，所述驱动装置(3)的一侧内缘面设置有多个驱动齿(302)，所述卡接盘(103)的侧面旋转安装有四个贴合限位柱(4)的从动齿轮(403)。

　　3.如权利要求2所述的一种高精度传动齿轮，其特征在于，所述限位柱(4)嵌入转轴(1)内的...
